Messerhalter für Plotter der DT-Serie

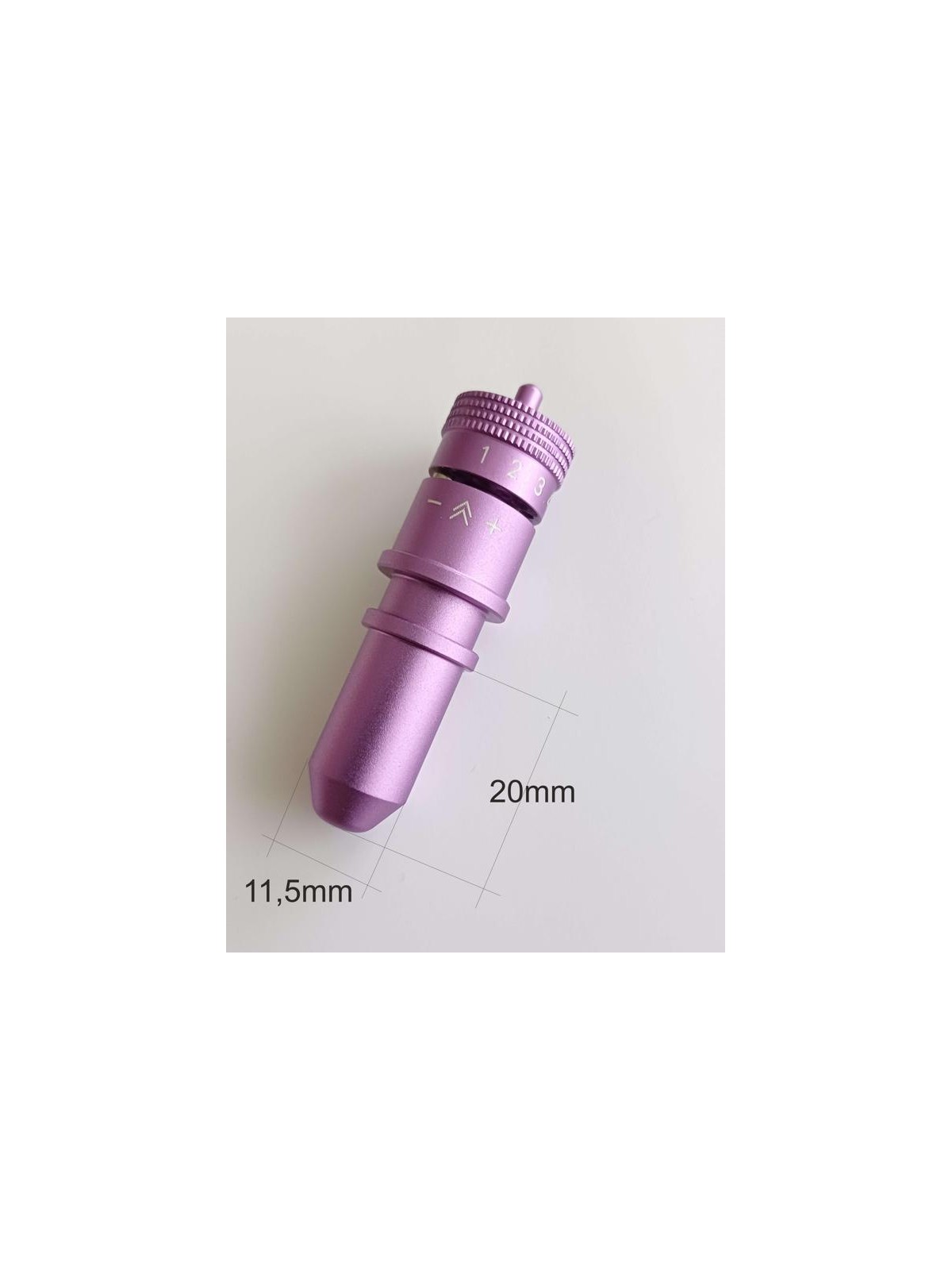

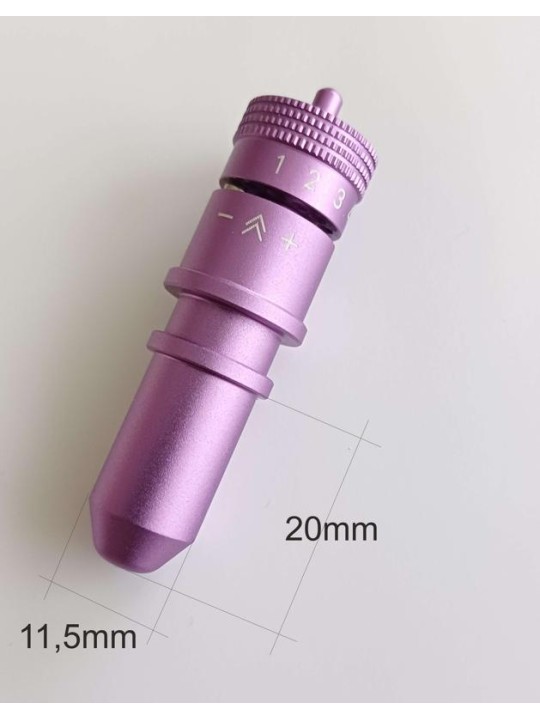

Schaft - Durchmesser 11,5mm
Länge 20mm (Anschlag bis Auflage/Messeröffnung)

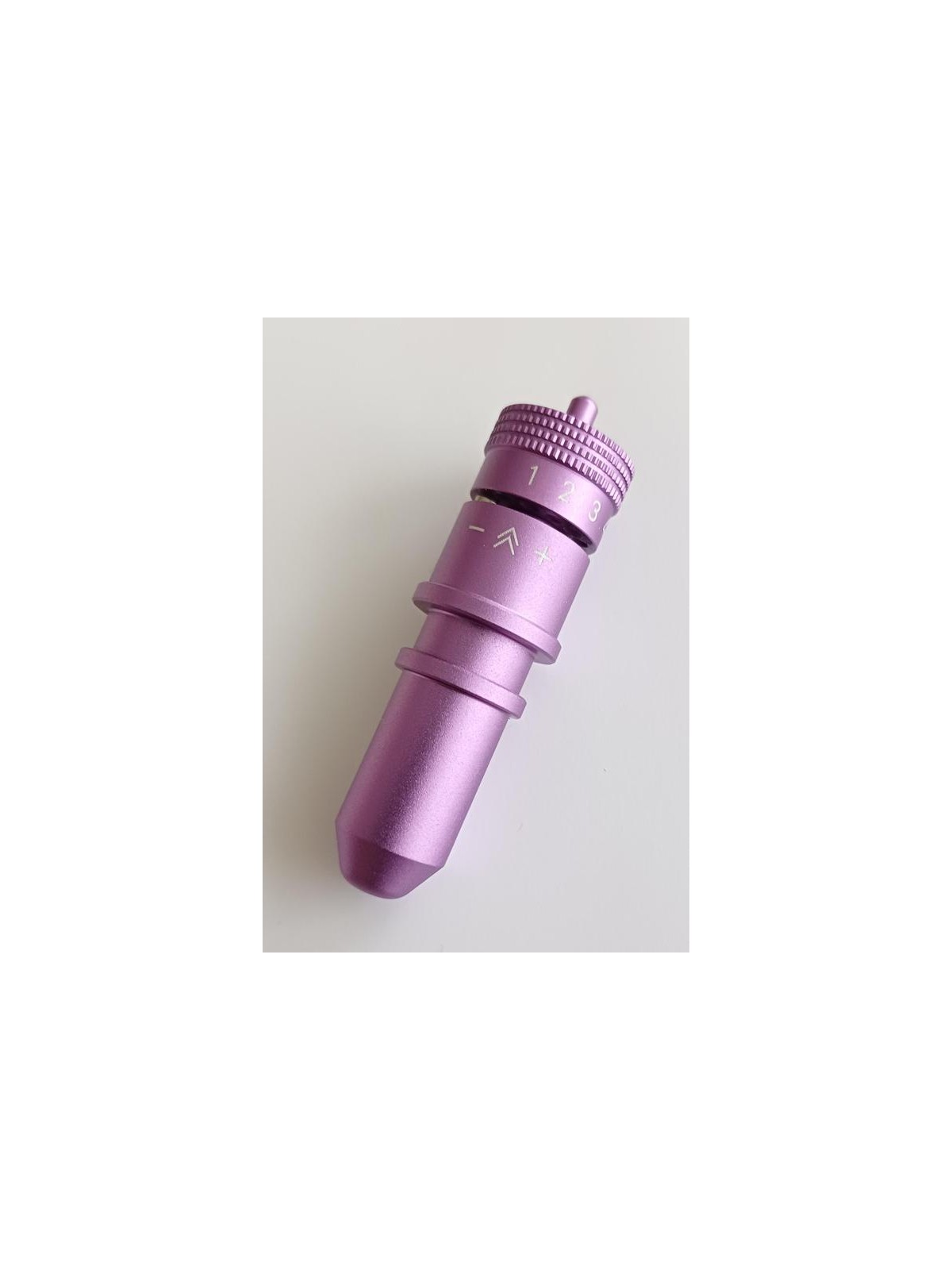

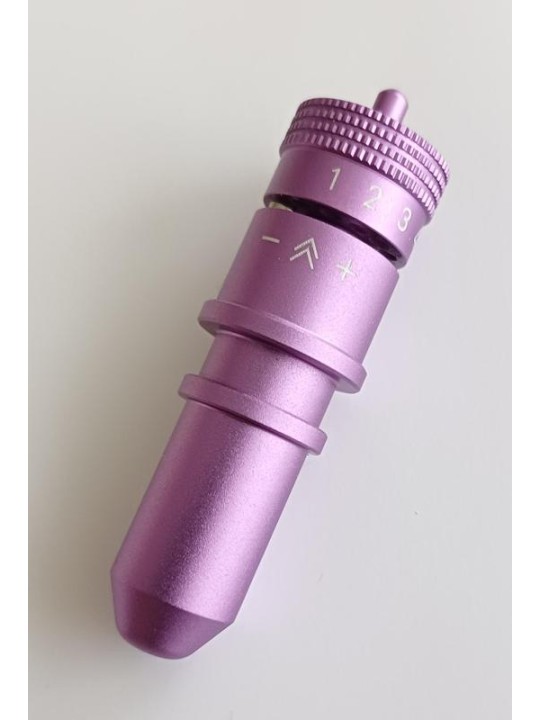

Einfache Einstellung des Messer durch Drehring mit Skala (1-7)

Messerhalter für Roland(R) Schlepp - Messer
Schneidekopf muss für 12mm Schaftdurchmesser ausgelegt sein.

Einstellung des Messerhalters:
Das Messer darf nur etwas die Folenstärke (also ca 0,1mm) aus dem Messerhalter herausstehen.
Bei richtiger Einstellung wird nur die Folie und NICHT auch noch das Trägerpapier durchschnitten.

Diese Einstellung kann einfach getestet werden, dazu führe sie den Messerhalter mit leichtem Druck, mit der Hand über die Klebefolie
- nun sollte nur die Folie geschnitten werden und eben nicht auch noch der Papierträger.

- die meisten Plotter haben die Möglichkeit einen Test Schnitt zu machen, auch damit kann die richtige Einstellung des Messer geprüft werden.

Von Zeit zu Zeit ist der Messerhalter zu reinigen:
Wenn beim Schneiden die Ecken der Folien hochgezogen werden, dann deutet das üblicherweise auf eine mangelnde Drehfähigkeit der Messers hin. In diesen Fällen sollte zuerst der Messerhalter gereinigt werden, dazu müssen sie den Messerhalter aus dem Plotter herausnehmen, zerlegen und Staub und Folienteilchen entfernen. Danach muss das Messer wieder auf die Folie eingestellt werden, verwenden sie dazu den oben beschriebenen Test-Schnitt.

Schaftdurchmesser 11mm (unbedingt beachten)

Länge (Anschlag bis Auflage auf Folie) 20mm

(R) Markennamen sind Eigentum der Rechteinhaber
